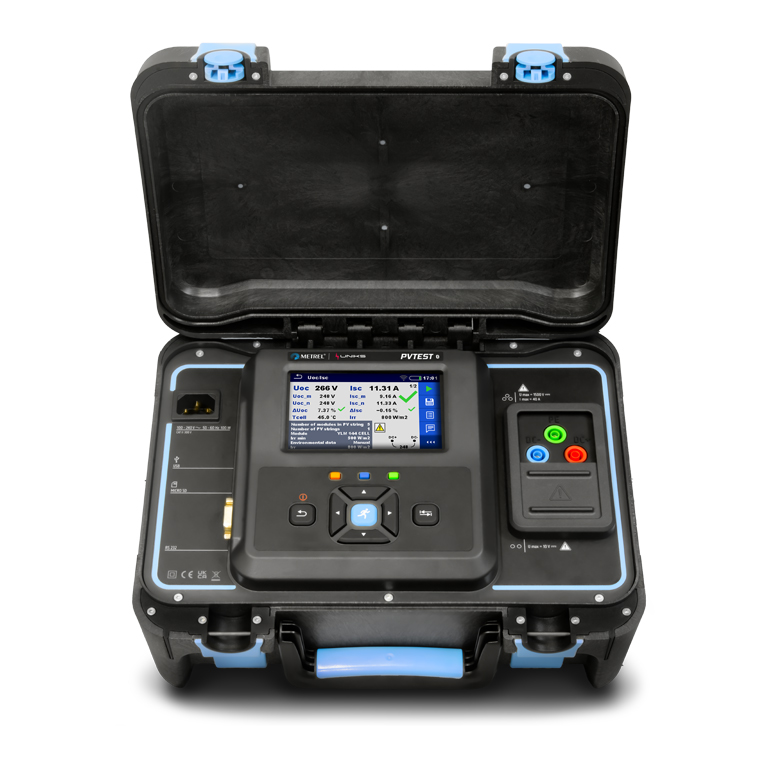

PVTEST

Strumento multifunzione per la verifica completa degli impianti fotovoltaici

Il PVTEST è dotato di un display Touchscreen che permette di navigare facilmente tra tutte le funzioni e la gestione della memoria ad albero delle misure. La gestione della memoria permette di impostare tutte le misure da eseguire e i parametri in un albero organizzato tra Inverter, N° di stringhe e pannelli così da avere un lavoro già preimpostato e infine un Report dettagliato di tutte le misure. Sarà possibile duplicare o modificare i propri alberi di misura per eseguire nuovamente le misure già impostate precedentemente.

E’ possibile visualizzare le misure e navigare tra i valori riportati alle condizioni STC.

Tramite l’ unità remota A1785 sarà possibile sincronizzare il PVTEST tramite collegamento WiFi così da poter misurare in tempo reale l’ irraggiamento e le temperature per riportare tutti i valori all’ STC inoltre è disponibile un DATABASE di pannelli per avere tutti i dati reali all’ interno del PVTEST.

Il MACTH dei dati di irraggiamento e temperatura potrà essere eseguita anche se l’unità remota non è più collegata tramite Wifi grazie ad un sistema di datalogger all’ interno dell’ A1785.

Scarica la Brochure

MISURE

Esegue in automatico le seguenti misure:

Misura di isolamento fino a 1500VDC

Tensione a vuoto e corrente di cortocircuito Voc/Isc fino a 1500V / 40A

Continuità di conduttori di protezione con 200mA

Acquisizione wireless dell’irraggiamento e della temperatura dei moduli fotovoltaici.
Caratteristiche principali

Unità remota wireless (Wi-Fi) per la misurazione e la registrazione dell’irraggiamento e della temperatura delle celle dei moduli fotovoltaici.

Calcolo dei valori STC e confronto con i dati nominali.

AUTOSEQUENZA.

PC SW Metrel ES Manager consente la pre-preparazione della struttura di misurazione e delle misurazioni, il caricamento o il download di tale struttura e quindi la revisione dei risultati,  l’esplorazione del DB dei moduli fotovoltaici e la generazione di report professionali.
