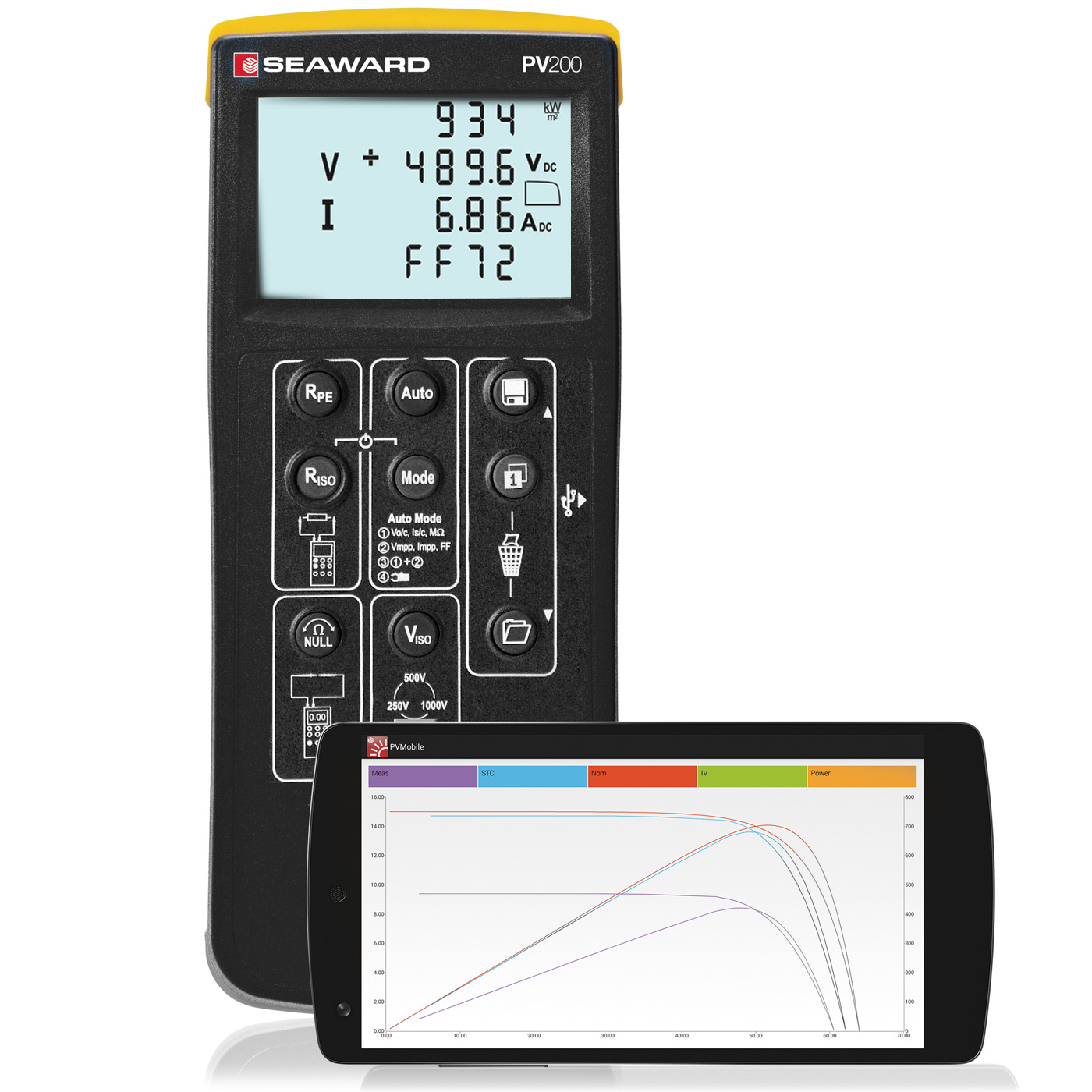

PV200

Strumento multifunzione per la verifica della sicurezza elettrica e della CURVA I-V

PV200 consente di eseguire le misure di verifiche di sicurezza elettrica previste per un impianto Fotovoltaico ed il controllo funzionale dei moduli o stringhe facenti parti dell’impianto stesso secondo quanto previsto dalla Guida CEI 82-25 come riferimento (CEI 64/8 ed IEC/EN62446) inoltre consente la della Curva I-V e dei parametri caratteristici sia di un singolo modulo sia di stringhe di moduli per installazioni FV fino ad un massimo  1000V e 15A. Sfruttando il collegamento a radiofrequenza (RF) con l’unità solarimetro Solar Survey 200R si potrà relazionare la curva al valore di irraggiamento misurato.

Esegue in automatico le seguenti misure:

• Curva I-V 1000V/15A

• Misura di isolamento fino a 1000VDC
• Tensione a vuoto e corrente di cortocircuito Voc/Isc fino a 1000V / 15A
• Continuità di conduttori di protezione con 200mA
• Potenza DC

PV200 consente anche la verifica della funzionalità  delle stringhe di un campo fotovoltaico (IEC/EN62446) misurando la tensione a vuoto Voc e la corrente di cortocircuito Isc anche riferite alle condizioni STD di irraggiamento  tramite l’ accessorio di serie SOLAR200. Consente anche l’esecuzione di analisi delle prestazioni del campo fotovoltaico (DC) nelle condizioni di esercizio  tramite pinza amperometri di serie fornendo una indicazione della potenza generata dell’ impianto PV.

Scarica la Brochure

Curve I-V

Il rilievo della curva caratteristica I-V ci fornisce inoltre informazioni relative al calo di prestazione che la stringa o il pannello può aver subito nel tempo, rispetto alle caratteristiche dichiarate dal costruttore.Pv200 esegue la Curva I-V con 128 punti con un massimo di Tensione fino a 1000V DC e corrente 15A.Una volta completato il test della Curva I-V , l’icona della curva I-V diventerà statica mostrando se la curva è OK o NOT OK. sarà possibile visualizzare anche i valori di:

l’irraggiamento

Vmpp,

Impp

Fill Factor (FF).

Il collegamento all’ accessorio di serie permetterà di misurare l’ irraggiamento reale e relazionare la Curva I-V alle condizioni STC.

Il risultato della misura verrà visualizzata a Display del PV200 oppure per ottenere una visualizzazione e analisi più dettagliata sarà possibili visualizzare le Curve I-V tramite il vostro Smartphone installando l’ APP PV Mobile (Android)

4 modalità di Funzione Automatica

Con la semplice pressione di un solo pulsante, il nuovo tester PV200  esegue in sequenza tutte le misure relative alla sicurezza  dell’ impianto PV in 4 modalità differenti come combinazione delle seguenti misure:

Continuità dei conduttori di protezione con 200mA

Voc Tensione a Vuoto fino 1000V DC

Isc Corrente di cortocircuito fino a 15A DC

Test dell’ isolamento fino a 1000V DC

Curva I-V

Il risultato potrà essere salvato e tramite il Software si potrà generare un report delle proprie misure.

Lo schema indica come collegare i cavi dal Pv200 alla stringa in esame così da poter ottenere tutti i risultati in totale sicurezza e in modo AUTOMATICO.

Misura dell’ irraggiamento

La speciale connettività wireless tra il PV200 e il misuratore Solar Survey 200R ad alte prestazioni consente di visualizzare e misurare l’irraggiamento in tempo reale mentre vengono eseguiti i test elettrici. Ciò significa che l’irraggiamento, l’ inclinazione e la temperatura ambiente possono essere registrati simultaneamente all’interno del PV200 durante l’esecuzione dei test elettrici.

Survey 200R permette di essere utilizzato anche come Datalogger per la misura di irraggiamento. I dati memorizzati potranno essere scaricati nel Software Solar Cert per ulteriori analisi e report.

Misura della Potenza DC

Tramite la pinza Amperometrica di serie è possibile misurare la Potenza DC  o la corrente di funzionamento delle stringhe.

La pinza ha due scale 40A e 300A  e collegandola al PV200 si potrà facilmente rilevare a display la Potenza e la corrente generata.

Software e Report

Il PV200 è dotato di uscita USB per il download delle misure  e permetterà di creare REPORT professionali tramite il Software SolarCert.

CLICCA PER IL TUTORIAL DEL SOFTWARE

CLICCA PER SCARICARE IL SOFTWARE

Inoltre tramite l’ APP PV Mobile (Android) si potrà visualizzare e analizzare le Curve I-V in modo semplice e veloce.

PVMobile è il compagno ideale per l’uso con il tester per impianti solari  PV200

Consente di visualizzare e analizzare sul campo curve I-V dettagliate e a colori e consente di esportare i PDF e inviarli all’ufficio per un ulteriore esame.

Le curve I-V e di potenza dettagliate e a colori possono essere visualizzate istantaneamente una volta che i dati vengono trasferiti all’app Android PVMobile utilizzando la connettività wireless NFC. PVMobile visualizza le curve I-V e di potenza misurate per l’analisi visiva della forma della curva, consentendo l’identificazione di problemi comuni come ombreggiamento, celle difettose o collegamenti elettrici scadenti.

È sufficiente toccare un dispositivo Android abilitato NFC che esegue PVMobile sul PV200 e le misurazioni dettagliate delle caratteristiche I-V vengono trasferite, consentendo di visualizzare la curva I-V e di potenza con tutti i dettagli a colori. L’app consente inoltre la correzione della curva I-V per condizioni di test standard (STC 1000 W/m2, 25°C) utilizzando i dati di irraggiamento e temperatura del Survey 200R per consentire il confronto con i dati della curva del produttore. L’app include un database completo dei dati dei moduli fotovoltaici dei produttori.

Inoltre, è possibile esportare un PDF dall’app PVMobile e inviarlo dal campo all’ufficio per ulteriori analisi, se necessario.

Con l’app Android PVMobile puoi:

Visualizza le curve I-V e di potenza a colori e con dettagli ad alta definizione
Pizzica e ingrandisci per osservare le deviazioni da una curva normale e per vedere la regione Mpp in modo più dettagliato
Selezionare i punti sulla curva per leggere la tensione e la corrente effettive.
Trasferisci i dati in ufficio da una postazione remota.
Visualizza chiaramente le curve I-V e i dati di misurazione, anche alla luce diretta del sole.
Evita la necessità di portare un laptop in loco
Trasferisci istantaneamente i dati di misurazione all’app PVMobile mettendo a contatto il tuo dispositivo mobile con il chip NFC nel PV200/210

PV200Kit

Include: PV200 – Solarimetro SS200R – Pinza Solar – 2xMC4 connettori – 2xPuntali e 2xCoccodrilli (MC4) – 2xPuntali e 2xCoccodrilli 4mm – Supporto per Solarimetro – Borsa – Software -Certificato di Calibrazione
