Misuratore di Isolamento fino a 5000V e 10TΩ

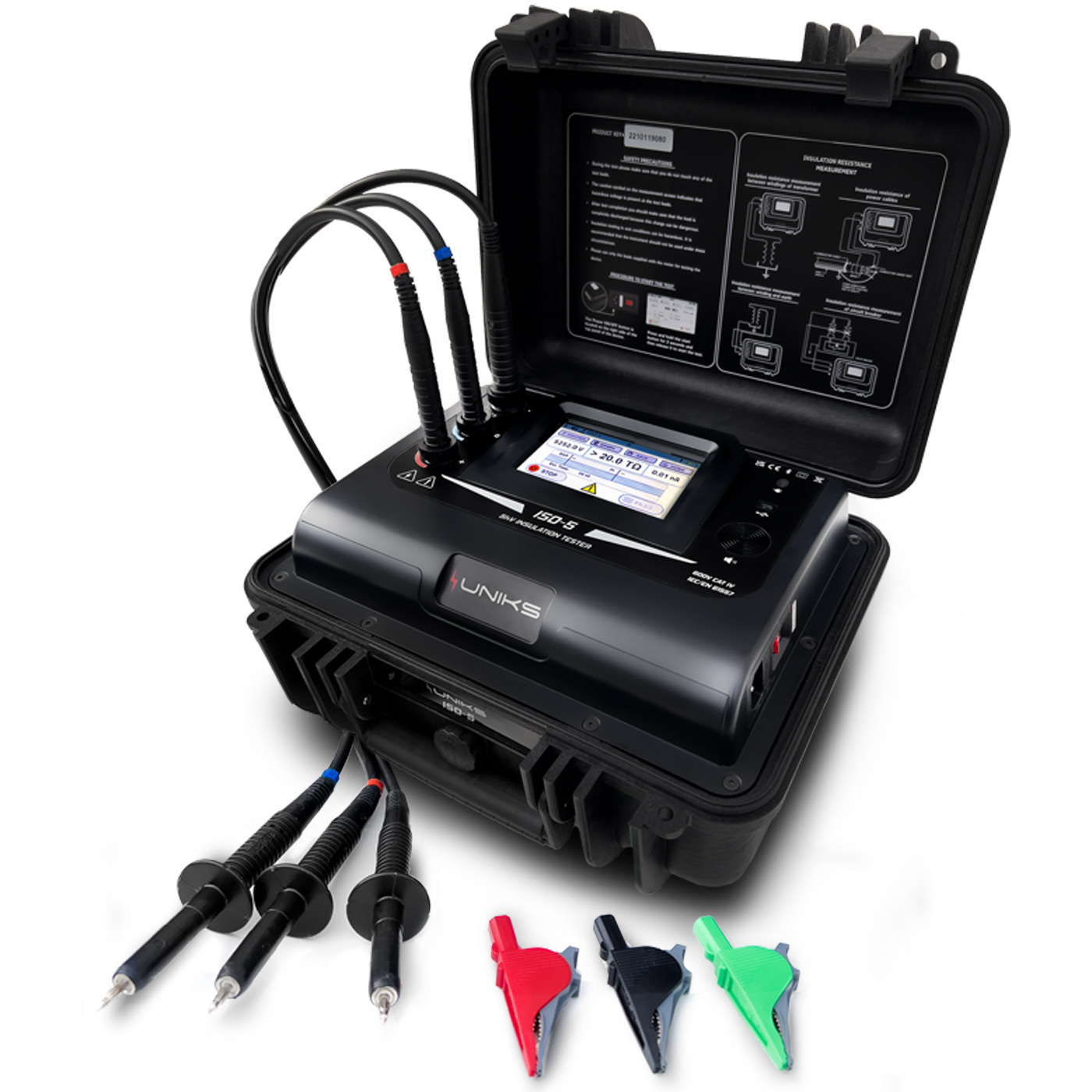

Il tester di isolamento digitale ISO-5 è progettato per funzionare presso le utility elettriche in cui il campo di induzione è molto elevato. L’elevata immunità al rumore e i filtri digitali selezionabili dall’utente lo rendono lo strumento più robusto e affidabile con tensioni di prova selezionabili dall’utente.
Inoltre viene utilizzato per testare l’isolamento elettrico dei cavi, motori, generatori, trasformatori, ecc. presso impianti di generazione di energia, servizi pubblici, distribuzione.
Le funzionalità avanzate di connettività come il Bluetooth, la lettura audio, il display a colori TFT touch screen lo rendono facile da usare.I dati possono essere trasferiti al computer per scopi di analisi futuri.
Esegue anche i test di indice di polarizzazione, rapporto di assorbimento dielettrico, scarica dielettrica, test diagnostico rampa , test di tensione passo.
Tensione di prova selezionabile fino a 5000 V
Le tensioni di prova possono essere impostate su qualsiasi valore desiderato da 100 V a 5000 V.
Misurazione dell’elevata resistenza di isolamento
misura della resistenza di isolamento da 50 KΩ a 10TΩ con tensione di prova fino a 5kV.
Reiezione del rumore -8mA
L’elevata immunità al rumore consente misurazioni in tutte le condizioni.
Indice di polarizzazione PI
Rapporto di assorbimento dielettrico DAR
Scarica del dielettrico
Test di tensione a gradini
Step Voltage Test è progettato come un test di sovratensione controllata o prova per fornire un’ulteriore valutazione dell’integrità del sistema di isolamento.
Test diagnostico di rampa
Il Ramp Test viene eseguito con una tensione che sale lentamente .
Grafico dell’ Isolamento
La resistenza di isolamento verrà graficata sul display Touch screen e memorizzata.
Modalità Burn & Breakdown
Questa modalità è un test di isolamento ininterrotto per trovare la regione di rottura al rilevamento di corrente elevata .
Datalogging interno
Ha una funzione di registrazione dati interna e può registrare fino a 2000 letture con informazioni sul cliente e dati.
Esplora file
Esplora file per visualizzare il file di registro dei dati sul display TFT.
Lettura audio
Risultato udibile del test al completamento del test in posizioni molto scomode
Interfaccia di comunicazione
Bluetooth 2. 0 & 4. 0 Comunicazione USB 2.0 di classe Il e isolata elettricamente
Software e applicazione mobile
Ha un software di registrazione e monitoraggio dei dati su Window System e un’applicazione mobile interattiva per Android “insu Connect”.
Normative di riferimento
| Tensione nominale |
Massima resistenza |
errore intrinseco |
| 100V |
2GΩ |
5%± 1D |
|
10GΩ |
20% ± 1D |
|
| 250V |
50GΩ |
5% ± 1D |
|
500GΩ |
20% ± 1D |
|
| 500V |
100GΩ |
5%± 1D |
|
1TΩ |
20% ± 1D |
|
| 1000V |
200GΩ |
5% ± 1D |
|
2TΩ |
20% ± 1D |
|
| 2500V |
500GΩ |
5% ± 1D |
|
5TΩ |
20% ± 1D |
|
| 5000V
|
1TΩ |
5% ± 1D |
|
10TΩ |
20% ± 1D |
| Misura della capacità da lnF a 50uF; Precisione ±10% ± 5 nF Misura della corrente di dispersione (Isolamento) da 0,01nA a 6mA; Precisione ±5% ±0,2 nA Terminale di Guardia Protezione di errore del 2% 500 kΩ perdite, carico 100 MΩ Compatibilità elettromagnetica (EMC) IEC61326 - 1 Immunità IEC 61000-4-2 |
1 batteria ricaricabile agli ioni di litio integrata
1 Istruzioni per l’uso
1 cavo di alimentazione
1 cavo USB per CD di comunicazione e software (con interfaccia di comunicazione USB e Bluetooth)
Set di cavi di prova con cavi di prova da 3 m (+ ve, -ve e cavo di guardia) con 3 morsetti con ampia apertura.
CERTIFICATO CALIBRAZIONE INCLUSO
